26650鋰電池概述

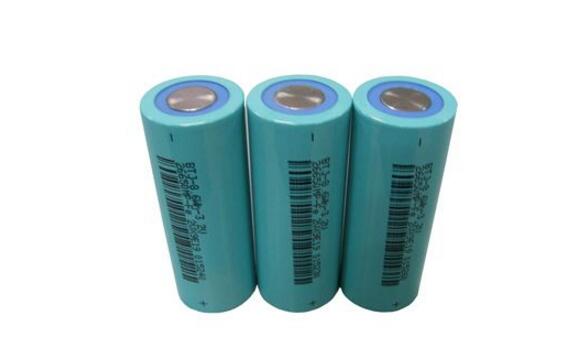

　　26650型，即指電池的直徑為26mm，長度為65mm，圓柱體型的電池。一般用于稱呼鋰電池，包括鋰一次電池和鋰離子蓄電池。常見的有用鎳鈷錳正極材料、磷酸鐵鋰材料做成的鋰電池——INR26650-3.6V-4500mAh、IFR26650-3.2V-3200mAh。

　　26650鋰電池的性能

　　循環(huán)性能：2000次（1C充電/1C放電，容量保持率≥80%，100%DOD）

　　最大持續(xù)放電電流：9.6A

　　脈沖放電電流：15A，5s

　　工作溫度：充電：0°C~55°C；放電：-20°C~60°C

　　儲存溫度：-20°C~45°C

　　電池重量：86g（約）

　　鎳鈷錳三元鋰離子26650單節(jié)標(biāo)稱電壓一般為：3.6V

　　標(biāo)稱容量：4500mAh（容量范圍4500-4650mAh）

　　交流內(nèi)阻：≤30mΩ（加PTC型）

　　充電條件：截止電壓4.2±0.05V，截止電流0.01C。（備注：以0.5C恒流充電至4.2V，恒壓充電至電流降至0.01C截止）

　　放電截止電壓：2.75V

　　循環(huán)性能：500次（1C充電/1C放電，容量保持率≥70%，100%DOD）

　　最大持續(xù)放電電流：13A

　　脈沖放電電流：15A，5s

　　工作溫度：充電：0°C~55°C；放電：-20°C~60°C

　　儲存溫度：-20°C~45°C

　　電池重量：92g（約）

　　直徑：26.2mm

　　高度：65.6mm

　　26650鋰電池的安全性能測試

　　1、過充性能

　　電池標(biāo)準(zhǔn)充電后，測量電池的初始狀態(tài)，電池狀態(tài)正常時(shí)，以3C電流充電至10.0V，然后轉(zhuǎn)恒壓充電至截至電流0.01C時(shí)終止。觀察電池的外觀變化。

　　結(jié)果：不起火、不爆炸

　　2、過放性能

　　電池標(biāo)準(zhǔn)充電后，測量電池初始狀態(tài)，電池狀態(tài)正常時(shí)，以0.5C進(jìn)行放電至0V。觀察電池外觀變化。

　　結(jié)果：不起火、不爆炸

　　3、外部短路

　　電池標(biāo)準(zhǔn)充電后，測量電池的初始狀態(tài)，置于防爆罩中直接短路其正負(fù)極（線路總電阻不大于50mΩ），當(dāng)電池溫度下降到比峰值溫度低約10℃時(shí)試驗(yàn)結(jié)束。觀察電池的溫度及外觀變化。

　　結(jié)果：不起火、不爆炸

　　4、熱濫用

　　測量電池的初始狀態(tài)，電池標(biāo)準(zhǔn)充電后，放置于烘箱中，溫度以（5±2℃）/min的速率升至130±2℃并保溫30min。觀察電池外觀變化。

　　結(jié)果：不起火、不爆炸

　　5、跌落

　　測試電池的初始容量，標(biāo)準(zhǔn)充電后，測量電池的初始狀態(tài)，將試驗(yàn)電池由高度（最低點(diǎn)高度）為1m的位置垂直、水平方向自由跌落到水泥地面上，要求跌落2次。

　　結(jié)果：不起火、不爆炸

　　6、重物沖擊

　　將一直徑為15.8mm的鋼棒放置于滿電的電池中部；然后將重量為10Kg的鐵錘從1.0m高處自由落體到電池上部。

　　結(jié)果：不起火、不爆炸

　　7、擠壓測試

　　電芯放在擠壓設(shè)備的兩個(gè)擠壓表面之間，圓柱電芯軸平行于擠壓面，逐漸增加壓力至13kN，保持壓力1min。

　　結(jié)果：不起火、不爆炸

　　最佳26650鋰電池容量分選方法

　　6650鋰電池容量分選方法最權(quán)威，一般電池生產(chǎn)廠家在出貨26650鋰電池時(shí)，都會(huì)進(jìn)行電池容量分選，每個(gè)電池廠家分選方法也是五畫八門，現(xiàn)調(diào)查多個(gè)圓柱26650電池分選工藝，總結(jié)出最佳的電池分選方法如下：

　　1）上柜擱置2min取終止電壓，終止電壓＜2.5V，直接下柜入C檔報(bào)廢。

　　2）0.5C（1500mA）恒流放電，電壓限制2.0V，時(shí)間限制150min；

　　3）靜置10min；

　　4）0.1C（300mA）恒流放電，電壓限制2.0V，時(shí)間限制60min；

　　5）靜置2min；

　　6）0.5C恒流充電，電壓限制3.65V，時(shí)間限制150min；

　　7）3.65V恒壓充電，電流截止：0.05C（150mA），時(shí)間限制90min；

　　8）靜置2min；

　　9）0.5C恒流放電，電壓限制2.0V，時(shí)間限制150min；

　　10）靜置10min；

　　11）0.1C恒流放電，電壓限制2.0V，時(shí)間限制60min；

　　12）靜置2min；

　　13）0.5C恒流充電，電壓限制3.65V，時(shí)間限制60min；

　　中國電池工業(yè)之都強(qiáng)烈推薦需要掌握的26650鋰電池容量分選工藝如下：

　　備注：0.5C=0.5*標(biāo)稱容量0.1C=0.1*標(biāo)稱容量0.05C=0.05*標(biāo)稱容量（以此類推）

　　（工步2+工步4）為電芯剩余容量，（工步9+工步11）為實(shí)際容量。

　　自放電測試方法=2*（標(biāo)稱容量*0.5—剩余容量）/（（工步9+工步11）*擱置月數(shù)）

　　以上工步結(jié)束后，先對電芯實(shí)際容量及自放電進(jìn)行配組。工步結(jié)束12個(gè)小時(shí)后，全檢開路電壓、內(nèi)阻并對電壓內(nèi)阻進(jìn)行配組。

　　分選數(shù)據(jù)處理需保留工步9，0.5C（1500mAh）恒流放電3.2V平臺容量數(shù)據(jù)，使用此容量/工步9的容量需》=40%，例如：工步9，0.5C（1500mAh）恒流放電3.2V平臺容量=1800mAh，工步9容量=3200mAh，計(jì)算方法：1800/3200=56%，即為合格電芯，如低于40%，即為不合格電芯

　　電芯要求按照化成分容批次進(jìn)行配組（120pcs），配組要求：0.5C+0.1C容量≥3000mAh電壓≥3.290V內(nèi)阻≤30毫歐，月自放電≤10%。容量30mAh一檔，內(nèi)阻±2mΩ，電壓±2mV，自放電公差±1%。

　　自放電、內(nèi)阻及重檢容量不合格電芯，按照標(biāo)準(zhǔn)文件退庫。不能配對電芯標(biāo)識原批次及重檢日期按照入庫標(biāo)準(zhǔn)重新入庫。

　　電芯容量受溫度影響。溫度低于22攝氏度下的分容，需要計(jì)算溫度補(bǔ)償。
