12.6V鋰電池是由三節4.2V鋰電池串聯而成，因此12.6v鋰電池充電器的電路設計即可適用于鋰電池充電器電路原理圖。

　　12.6v鋰電池充電器電路原理圖（一）

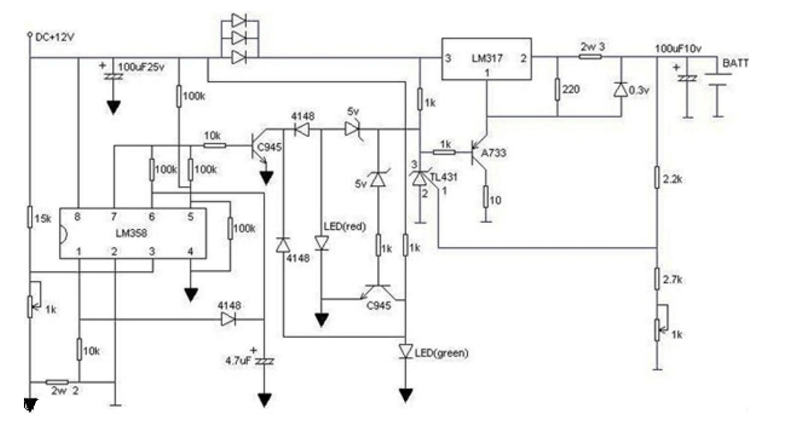

　　本電路帶充電狀態顯示功能，紅燈閃正在充，綠燈閃馬上要充滿，綠燈亮完全充滿。只要您有12V的電源就可以，接完電路后先別裝電池，調右下角的可調電阻，使電池輸出端為4.2V，再調左下角的可調電阻使LM358第三腳為0.16V就可以了，充電電流為380mA，超快，三個并連的二極管是降壓的，防止LM317過熱，且LM317須加散熱片，圖中的三極管可以任意型號。

　　12.6v鋰電池充電器電路原理圖（二）

　　如圖所示是一種恒流恒壓的鋰電池充電控制板，圖中Q1、R1、W1、TL431組成精密可調穩壓電路。Q2、W2、R2構成可調恒流電路。Q3、R3、R4、R5、LED為充電指示電路。隨著被充電鋰電池電壓逐漸上升，充電電流將逐漸減小，待電池充滿后R4上的壓降不斷減小，最終使Q3截至，LED熄滅，為了保證電池能充足，請?jiān)谥甘緹粝绾罄^續充電1～2小時，使用時需要在Q2、Q3裝適當大小的散熱片。

　　12.6v鋰電池充電器電路原理圖（三）

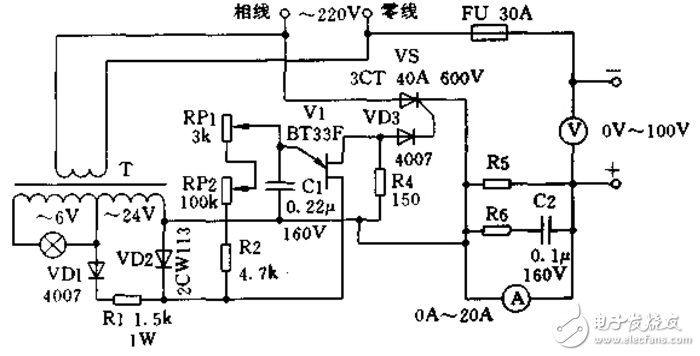

　　充電裝置原理電路圖所示，最大輸出電流為20A，最高充電電壓為80V.它可以從0V起進行調節，因此能對各種規格的蓄電池進行充電，還可以對相同規格的蓄電池組或串聯蓄電池組進行充電，如最多可對5只串聯的12V蓄電池同時進行充電。對串聯蓄電池充電，可縮短連線長度，減少線損，連接方便，因此可大幅度提高工作效率。

　　從圖中可知，變壓器T為雙基極管V1提供工作電壓，雙基極管V1及相應外圍元件組成一個振蕩器，振蕩頻率可由RP1、RP2控制。在本電路中，RP1、RP2取值相差較大，所以在實際工作中，RP2可起粗調作用，RP1起細調作用，這對單個電池充電時尤為重要，可避免損壞蓄電池。由V1產生的振蕩脈沖經VD3隔離，觸發晶閘管VS，充電電流的大小及電壓的高低取決于振蕩器的輸出脈沖，即由振蕩頻率決定。R5為取樣電阻，其大小視電流表而定，若電流表內帶取樣電阻，則R5可省去。R6、C2是保護表頭用的阻尼元件。

　　實際選用的元件參數如圖，變壓器T可用功率為5W、輸出電壓為24V左右的任何型號的變壓器，若輸出電壓達不到0～80V，最大電流達不到20A，可換用另一只雙基極管，也可換用觸發靈敏度高一些的晶閘管。特別需要注意的是：相線和零線要按圖中連接；實際操作時，一定要接好電池后才可接通電源；充電結束后，應先切斷電源，再拆除電池的連線。本機的缺點是對電網的干擾較大，有條件的話，可制作一個大功率的濾波器，以減少對電網的干擾。

　　12.6v鋰電池充電器電路原理圖（四）

　　如圖為鋰電池快速自動充電器電路。鋰電池可大電流充電，但單節鋰電池的充電電壓最大值不能超過4.2V，若超過4.5V，就可能造成永久性損壞。鋰電池的放電電壓不得低于2.2V，否則也將可能造成永久性損壞。該電路采用了LM3420—8.4專用鋰電池充電控制器。當電池組電壓低于8.4V時，LM3420輸出端①腳（OUT）無輸出電流，晶體管Q2截止，因此，電壓可調穩壓器LM317輸出恒定電流，其電流值取決于RL的取值。

　　LM317額定電流為1.5A，若需要更大的充電電流，可選用LM338或LM350。充電過程中，電池電壓會不斷上升。電池電壓被LM3420的輸入腳④（IN）檢測，當電池電壓升到8.4V（兩節鋰電池）時，LM3420輸出端①腳有輸出電壓，使Q2控制LM317轉入恒壓充電過程，電池電壓穩定在8.4V，此后充電電流開始減小，鋰電池充足電后，充電電流下降到涓流充電。

　　當輸入電壓中斷后，晶體管Q1截止，電池組與LM3420斷開，二極管D1的作用可避免電池通過LM317放電。
